YAMAHAには電動ビルジポンプがついてますが・・・。

2015年4月17日 []

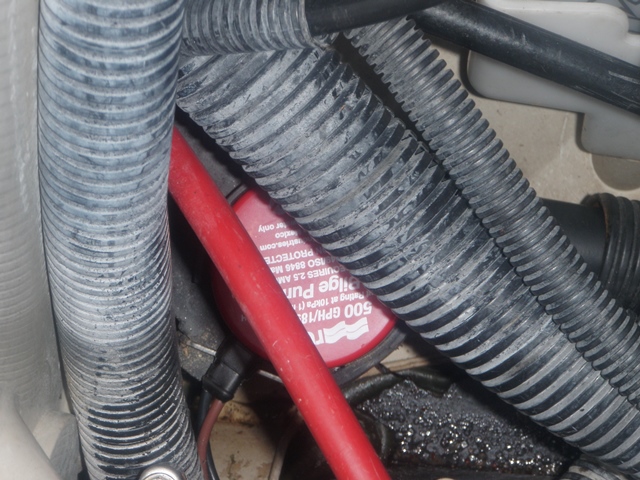

P4040007



YAMAHAのマリンジェット(4ストモデル)には電動ビルジポンプが最初から取り付けられています。

ジェットに電源が入っている時(走行中も)はビルジポンプは作動した状態となります。

しかし、「エンジンルームに水が溜まっているのに排出されない。」「 ビルジポンプの作動音がしているのに吸い上げられない。」 など問題がある場合は、ビルジポンプの確認が必要となります。

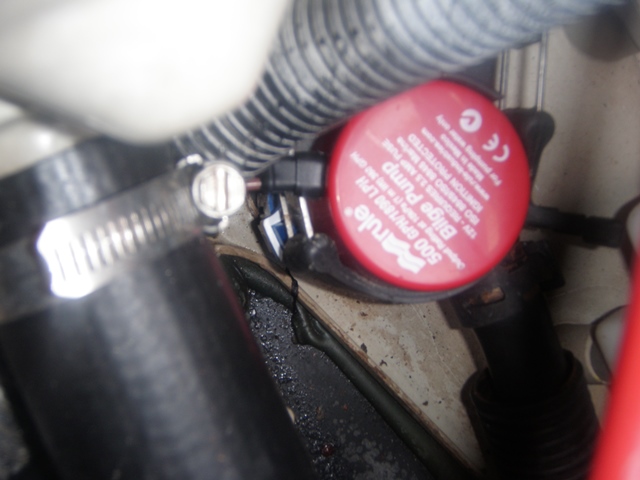

P4040008



脱着は簡単です。 ゴムバンドで止められているだけです。 取り外してみましょう。

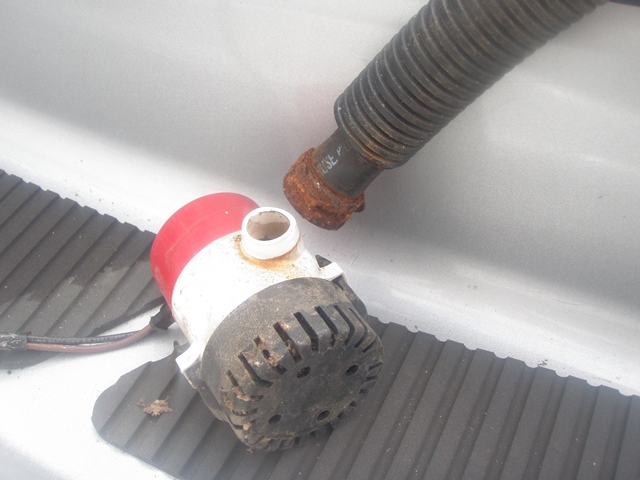

P4040001



これは動いていてとしても、ホースの付け根が折れてしまってます。 吸い込み口もかなり汚れてます。 これはビルジポンプの交換が必要ですね。

吸い込み口を外してみましょう。

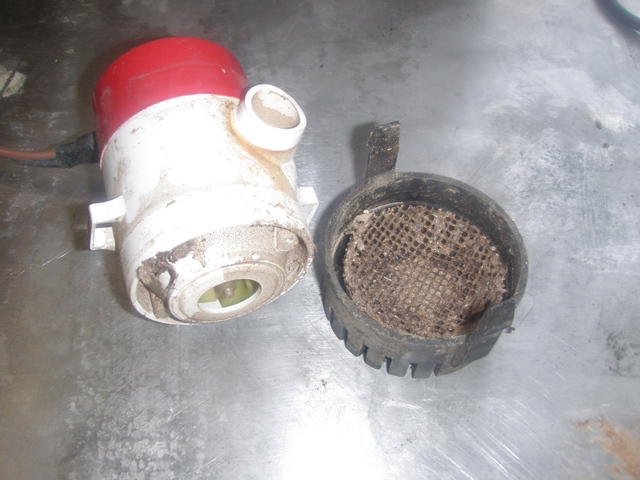

P4040003



かなり汚れています。フィルターは二重構造になっています。中の金網を見てみましょう。

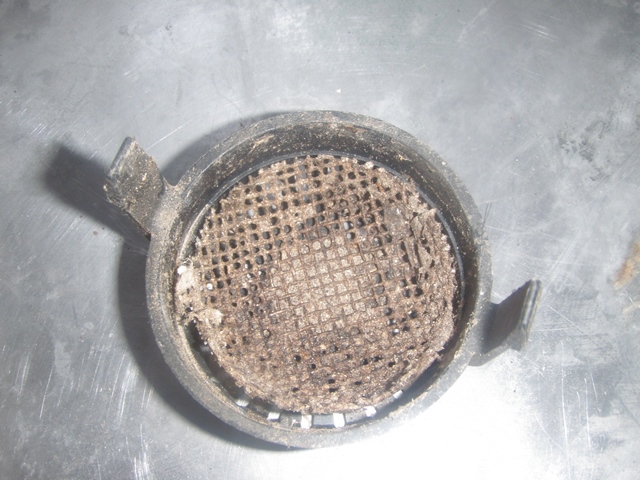

P4040004



目詰まりしてます。 この状態では吸い上げが悪かったと思われます。

モーター側はどうでしょうか?

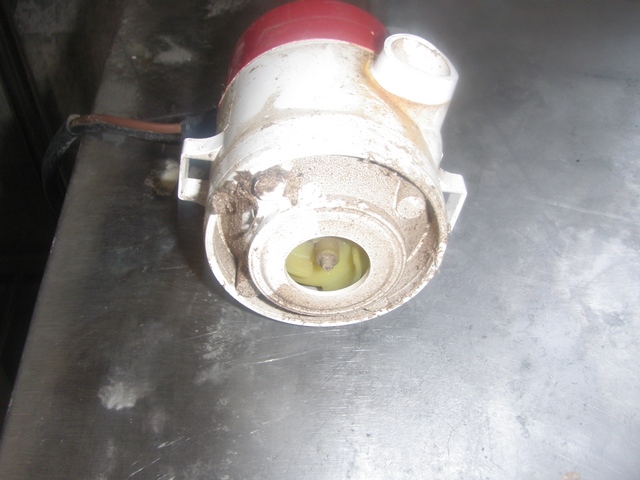

P4040006



モーターにはゴミは引っ掛かってないですね。 もしモーター側にゴミが引っ掛かっていると、モーターが焼き付き作動不良を起こします。

シーズン前にビルジポンプのフィルター掃除をしてみてはいかがですか?

もちろんネオスポーツでも点検いたします。 お気軽にお問い合わせください。
